[Tableau] 7. 영역형 차트(Area chart), 분산형 차트(scatter chart)

학습내용

#1 : 총합계 라인이 있는 라인차트 만들기(line chart) #2 : 영역형 차트 만들기(Area chart) #3 : 분산형 차트 만들기(scatter chart)

---

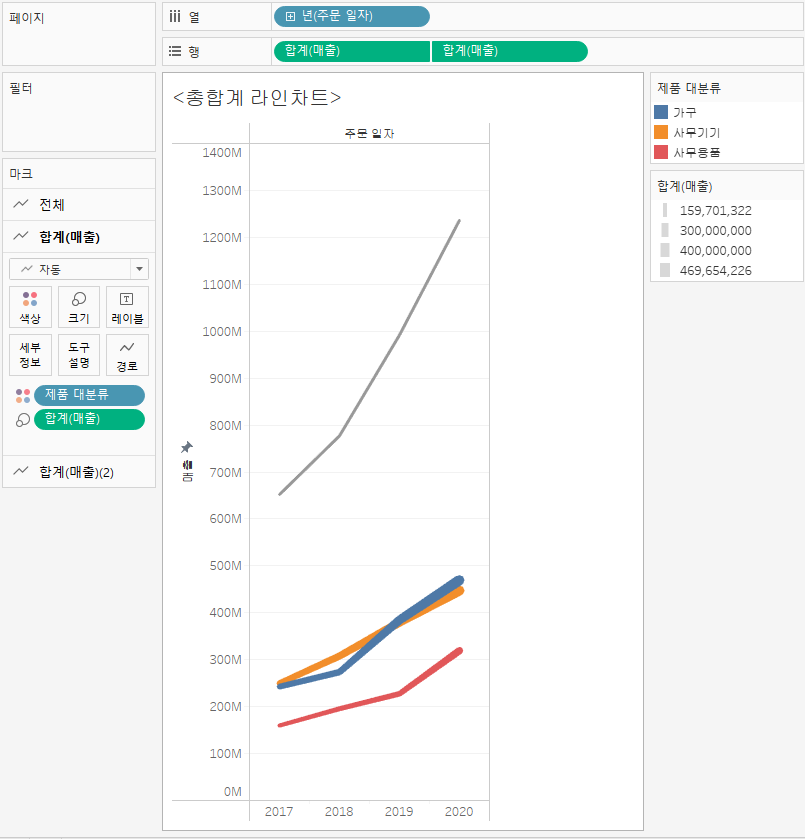

#1 : 총합계 라인이 있는 라인차트 만들기



• 주문 일자 필드를 열에 매출 필드 2개를 행에 배치.
• 행의 매출에서 이중축 클릭.
• 머리글 표시 체크 해제.
• 제품 대분류 필드를 색상 마크카드에 드래그&드롭.
• 매출 필드를 크기 마크카드에 드래그&드롭.

---

#2 : 영역형 차트 만들기

 영역형 차트는 라인과 축 사이의 어떤 영역에 색상을 입히는 다른 유형의 라인차트. 시간에 따른 추세 살핌. 색상 입힘으로써 누적해서 보는 경우에 사용.



1) 기본적인 영역 차트와 누적 영역 차트

• 주문 일자 필드를 열에 배치하고 년에서 월로 변경 수량 필드를 행에 배치.
• 배송 방법 필드를 마크카드 색상에 드래그&드롭.
• 마크카드에서 표현 방식을 라인에서 영역으로 변경.
• 누적 영역 차트를 만들고 싶다면 퀵 테이블 계산을 활용.

---

2) 이중 축을 활용한 영역차트

• 주문 일자 필드를 열에, 매출 필드를 행에 배치.
• 열의 주문 일자를 년에서 분기로 변경. 년 제거.
• 매출 필드를 추가 배치.
• 마크카드의 매출 1개의 표현방식을 라인으로 변경.
• 행의 매출 중 하나를 클릭해 이중축 설정.
• 축동기화 및 머리글 표시 체크 해제
• 매출 필드를 마크카드 레이블에 드래그&드롭.
• 색상 및 축, 텍스트, 퀵테이블 계산 설정 등 자유롭게 수정.

---

#3 : 분산형 차트 만들기

• 시도, 이익, 매출 필드를 동시에 클릭한 상태에서 우측의 표현방식 클릭.
• 빨간 테두리의 분산형 차트 클릭.
• 주문 일자 필드를 마크카드 색상에 드래그&드롭.
• 시도 필드를 마크카드 모양에 드래그&드롭.
• 필터 추가 선택, 전체를 체크후 확인.
• 마크카드에서 차트 표현을 원으로 선택하면 원으로 변경됨.

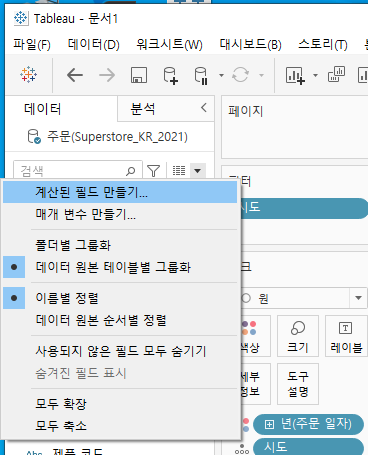

• 아래의 구문의 계산된 필드 생성.
• IF [제품 대분류]="가구" THEN[매출] END
• IF [제품 대분류]="사무기기" THEN[매출] END
• IF [제품 대분류]="사무용품" THEN[매출] END
• LEFT("■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■",ROUND(SUM([가구 매출])/SUM([매출])*100))
• LEFT("■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■",ROUND(SUM([사무기기 매출])/SUM([매출])*100))
• LEFT("■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■",ROUND(SUM([사무용품 매출])/SUM([매출])*100))
• LEFT("■■ ... SUM([매출])*100))으로 만들어진 가구, 사무기기, 사무용품을 마크카드 세부정부에 드래그&드롭.
• 태블로 차트기능 뿐만 아니라 문자열을 통해서 막대 그래프를 표현할 수도 있다.

• 아래의 구문의 계산된 필드 생성.(가구 매출에 대한 %수식 정용하기)
• ROUND(SUM([가구 매출])/SUM([매출])*100,0)
• 위 계산된 필드로 생성된 가구%, 사무기기%, 사무용품%를 동시에 클릭.
• 기본 속성 - 숫자 형식 - 숫자(표준)으로 설정.
• 가구%, 사무기기%, 사무용품%를 동시에 클릭하고 세부정보에 드래그&드롭.
• 마크카드의 도구설명을 클릭하여 보기 좋게 내용을 수정.
